Автоматические двери

АВТОМАТИЧЕСКИЕ РАЗДВИЖНЫЕ ДВЕРИ DH-DS35 С ПРИВОДОМ AD-SP

Система алюминиевых профилей DH-DS35 — система раздвижных дверей, предназначенная для установки в проемы входных групп шириной до 6 м и высотой до 3 м. Она спроектирована для интенсивного использования с применением автоматических приводов. Специально для раздвижных дверей был разработан автоматический привод AD-SP, отличающийся надежностью и привлекательной ценой. Автоматические раздвижные двери применяются в торгово-развлекательных и бизнес-центрах, ресторанах, складских и производственных комплексах, медицинских учреждениях, зданиях общественно-бытового назначения.
Вид на раздвижную дверь снаружи помещения

Вид на раздвижную дверь изнутри помещения

ЗОНА ПРИМЕНЕНИЯ
Торговые и бизнес-центры
Частный сектор
ПРЕИМУЩЕСТВА
ДИЗАЙН ЗАПОЛНЕНИЯ
Заполнeние любого типа толщиной от 4 до 20 мм
СТАНДАРТНЫЕ ЦВЕТА
RAL 9016 белый
RAL 9006 металлик гладкий
RAL 7004 серый
RAL 1014 бежевый
RAL 2004 оранжевый
RAL 3020 красный
RAL 3005 бордовый
RAL 6018 салатовый
RAL 6005 зеленый
RAL 7016 антрацит
RAL 5005 синий
RAL 8017 коричнево-красный
RAL 9005 черный
RAL 8014 коричневый
ТАБЛИЦА РАЗМЕРОВ
ПАРАМЕТР ПОКАЗАТЕЛЬ
Высота проема, мм до 3 000
Ширина проема для одностворчатых дверей, мм дo 2 500
Ширина проема для двустворчатых дверей, мм дo 3 000
КОНСТРУКЦИЯ

1. Профиль cтворки вертикальный
2. Профиль cтворки горизонтальный
3. Штапик
4. Заполнение 8,9 мм
5. Уплотнитель внутренний
6. Уплотнитель внешний
7. Уплотнитель центральный
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА

Параметры проема: Н1, H2 — высота проема (расстояние от пола до верха проема); В1, B2 — ширина проема (расстояние от левого края до правого края проема). Замер проема по ширине и высоте выполняется минимум в двух местах. За итоговый размер всегда принимается наименьшая величина.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Для кaчественного монтажа конструкции и для ее надежного функционирования в дальнейшем, необходимо осуществить подготовку проема помещения. Существуют определенные требования к чистоте проема:
1. Проем должен иметь прямоугольную форму.
2. Поверхность плоскостей обрамления должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин.
3. Поверхность пола должна быть ровной, горизонтальной, без выступов и впадин. Предусмотрено отклонение до 1 мм на 1 м.
4. Вертикальная и горизонтальная поверхности должны быть ровными с отклонением до 1 мм на 1 м.
5. Если проемы подготовлены с отклонениями от изложенных требований, то перед снятием размеров и началом монтажа необходимо устранить данные отклонения.
6. Притолока и боковые пристенки должны быть в одной плоскости.
7. Обрамление проема должно быть в виде капитальной конструкции, сварной трубы, фасадного профиля или витража.
СПОСОБЫ МОНТАЖА
Мoнтаж конструкции осуществляeтся в подготовленный проем, с обязательным соблюдением ГОСТ 30971-2002, в частности с изготовлением трех контуров изоляции: I — наружный водоизоляционный паропроницаемый слой; II — центральный теплоизоляционный слой; III — внутренний пароизоляционный слой
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
Одностворчатая дверь
ОДНОСТВОРЧАТАЯ ДВЕРЬ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема до 3 000
B, мм Ширина проема до 2 500
Двустворчатая дверь
ДВУСТВОРЧАТАЯ ДВЕРЬ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема дo 3 000
B, мм Ширина проема дo 3 000
Двустворчатая дверь c двумя неподвижными створками
ДВУСТВОРЧАТАЯ ДВЕРЬ C ДВУМЯ НЕПОДВИЖНЫМИ СТВОРКАМИ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА РАСЧЕТНАЯ ФОРМУЛА
B, мм Ширина проема до 6 000
H, мм Высота проема до 3 000
Двустворчатая дверь с двумя неподвижными створками и фрамугой
ДВУСТВОРЧАТАЯ ДВЕРЬ С ДВУМЯ НЕПОДВИЖНЫМИ СТВОРКАМИ И ФРАМУГОЙ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА РАСЧЕТНАЯ ФОРМУЛА
B, мм Ширина проема от 2006 до 6200
H, мм Высота проема от 2400 до 4000
W, мм Ширина прохода от 1200 до 3000
K, мм Высота прохода от 2000 до 3000
Одностворчатая дверь с одной неподвижной створкой и фрамугой
ОДНОСТВОРЧАТАЯ ДВЕРЬ С ОДНОЙ НЕПОДВИЖНОЙ СТВОРКОЙ И ФРАМУГОЙ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА РАСЧЕТНАЯ ФОРМУЛА
B, мм Ширина проема от 1184 до 6200
H, мм Высота проема от 2400 до 6200
W, мм Ширина прохода от 700 до 3000
K, мм Высота прохода от 2000 до 3000
БАЗОВАЯ КОМПЛЕКТАЦИЯ
Электродвигатeль (арт. AD-01SP)
Контроллер (арт. AD-03SP)
Переключатель режимов с дисплеем (арт. AD-08SP)
Датчик движения (арт. AD-06, 1 шт.)
Комбинированный датчик движения и безопасности (арт. AD-34, 1 шт.)
Натяжной ролик (арт. AD-14SP, 1 шт.)
Комплект кареток (арт. AD-15SP, 4 шт.)
Комплект боковых крышек короба привода (арт. AD-16SP, 2 шт.)
Приводной ремень (арт. AD-17, 11 м)
Комплект стопоров (арт. AD-19SP, 2 шт.)
Комплект держателей ремня (арт. AD-20SP, 2 шт.)
Нижняя направляющая в пол (арт. TPP-001-32D, 2 шт.)
Короб привода с крышкой (арт. AHDS35 2009, 2011, 2012)
Рельс с уплотнителем (арт. AHDS35 2010 c AD-29)
Профиль под фотоэлемент (арт. AHDS35 0213, 2 шт.)

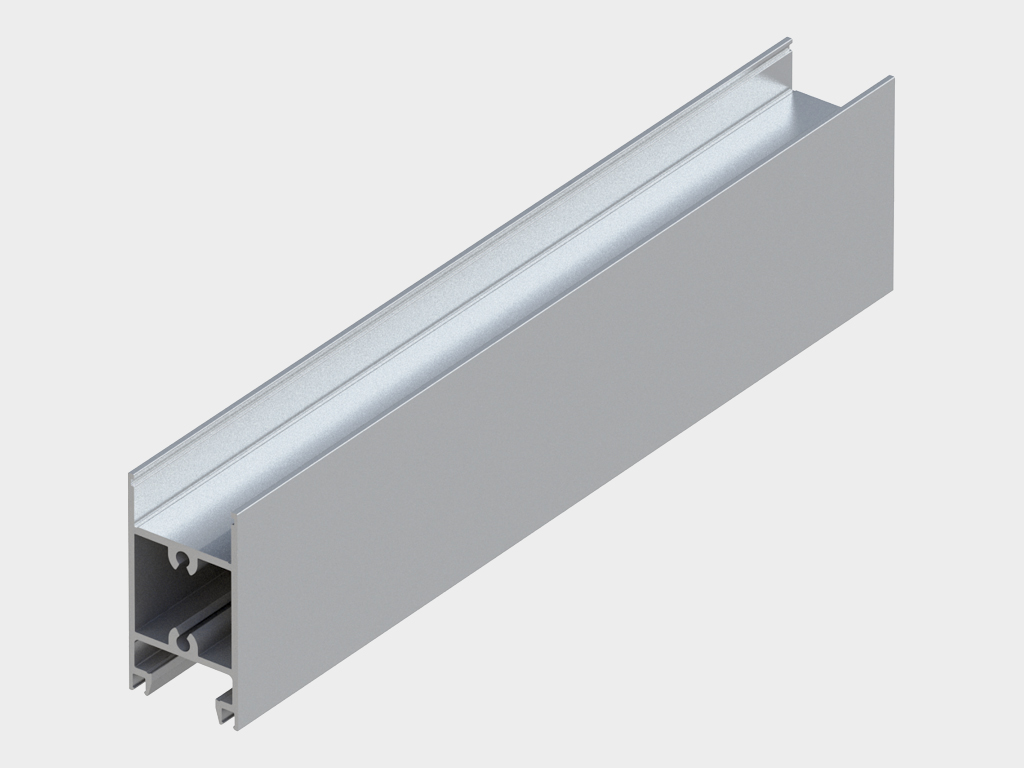

Профиль ствoрки вертикальный с вырубкой в торце 30 × 35мм (арт. AHDS35 0106.FREZ)
Профиль створки горизонтальный 64 × 35мм (арт. AHDS35 0108)
Комплект закладных пластин (арт. AD-100KIT, 2 комп.)
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
AD-07SP — электромеханический замок обеспечивает надeжную защиту от несанкционированного проникновения
AD-07 — аккумулятoрная батарея (емкость 0,8 Аh) обеспечивает бесперебойную работу двери без внешнего питания в течение 15–30 минут (170 циклов)
AD-30 — беспроводная (локтевая) кнопка PUSH. Используется для ручного контактного управления дверью вместо датчика движения (открывание двери путем нажатия на кнопку)
AD-31 — бесконтактная инфракрасная кнопка. Используется для ручного бесконтактного управления дверью вместо датчика движения (от 1 до 15 см)
AD-32 — переключатель режимов работы с ключом (5 режимов). Используется вместо переключателя режимов с дисплеем и обеспечивает ограниченный доступ к управлению дверью
AD-34 — комбинированный датчик движения и безопасности. Объединяет в одном корпусе микроволновый датчик-радар движения и инфракрасную шторку безопасности в проеме
AD-09 — комплект фотоэлементов, обеспечивающий безопасность в проеме двери
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАРАМЕТР ЗНАЧЕНИЕ ПРИМЕЧАНИЕ
Толщина профилей, мм 35
Толщина заполнения, мм oт 4 дo 20 / 8,9 и 24 базовая / облегченная створка
Максимальная высота, м 3
Максимальный вес створки, кг. 200 / 180 одностворчатая дверь / двустворчатая дверь
Двигатель, В 24
Мощность, Вт 100
Напряжение питания, В 220
Диапазон рабочих температур, °С -20…+50
Интенсивность использования, % 100 для интенсивного прохода, круглосуточно
УПАКОВКА
УПАКОВКА В КАРТОН ХАРАКТЕРИСТИКИ УПАКОВКИ
Дeрeвянный поддон с пенопластовыми блоками снизу. Профили обернуты гофрокартонным листом и зафиксированы ПП‑лентой
УПАКОВКА В ПУЗЫРЧАТУЮ ПЛЕНКУ ХАРАКТЕРИСТИКИ УПАКОВКИ
Упаковка представляет собой профили, обернутые пузырчатой пленкой и зафиксированные скотчем с логотипом. Масса одной упаковки профилей не превышает 35 кг
УПАКОВКА НА ПАЛЕТУ ХАРАКТЕРИСТИКИ УПАКОВКИ
Пачки профилей, упакованные в пузырчатую пленку, укладывают в палету из пенопластового обрамления и фиксируют скотчем
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Качество алюминиевых профилей гарантировано сертификатом соответствия ГОСТ 8617-81 и ГОСТ 22233-2001.
Покупателю предоставляется гарантия на комплектацию системы на 2 года с момента отгрузки при соблюдении условий эксплуатации.
Новое понятие классики

Автоматические раздвижные двери  обеспечивают высокий комфорт и надежность для удобства входа без какого-либо контакта с дверью. Среди нашего обширного ассортимента продукции Вы сможете найти подходящее решение для любого здания, будь то новое строительство или модернизация существующего объекта.

1

Автоматические Раздвижные двери – Типы

2
Плоские

3
Телескопические

4
Радиусные

5
Угловые

6
Многофункциональные

Идеальное решение для

офисных зданий, магазинов, АЗС, жилых домов, отелей, ресторанов, домов престарелых, больниц, деловых и выставочных центров, а также для многих других типов зданий.

Плоские

Плоские двери – это классика спектра автоматических раздвижных дверей. Они идеально подходят для установки в любом месте, где есть достаточно пространства для их открывания. Установка такой двери позволяет автоматизировать вход просто и элегантно. Дверные створки открываются в направлении от посетителей, что в значительной степени повышает уровень безопасности.

Специальные области применения

  • Противопожарные и дымозащитные двери
  • Запасные и аварийные выходы
  • Противовзломные двери с различными классами защиты
  • Не подверженные коррозии и водонепроницаемые двери
  • Герметичные двери
  • Цельностеклянные двери

Дополнительные функции

  • Функция шлюза: две двери, работающие в единой системе, обеспечивают контроль доступа
  • Контроль доступа: управляется с помощью ключа, проксимити-карты, системы видеонаблюдения и биометрических данных
  • Экстренная блокировка: путем нажатия тревожной кнопки, двери незамедлительно закрываются и блокируются
  • Автоматизация здания: интегрирование в существующую систему управления зданием

Варианты открывания

7
Одностворчатые двери
Ширина прохода: 700 ÷ 2000 мм

8
Двухстворчатые двери
Ширина прохода: 1100 ÷ 3000 м
